国产美女扣逼av_最新2021厕所偷拍精品视频_婷婷久久综合精品_2019中文字幕永久在线视频_小舞屈辱打开双腿自慰出白浆_国产美女系列在线观看_国产av美女一区二区_中出内射在线观看_亚洲偷自偷拍五月天_亚洲中文字幕超碰无码资源

熱門產(chǎn)品: 熱門產(chǎn)品    在線客服

廢鋼的處理方法有哪些

源通機械   時間:2012-02-28   閱讀:4039

廢鋼鐵,是指已報廢的鋼鐵產(chǎn)品(含半成品)以及機器、設(shè)備、器械、結(jié)構(gòu)件、構(gòu)筑物及生活用品等鋼鐵部分 。它是電弧爐煉鋼的基本原料,用量約占鋼鐵料的70-90%。對氧...

廢鋼鐵,是指已報廢的鋼鐵產(chǎn)品(含半成品)以及機器、設(shè)備、器械、結(jié)構(gòu)件、構(gòu)筑物及生活用品等鋼鐵部分 。它是電弧爐煉鋼的基本原料,用量約占鋼鐵料的70-90%。對氧氣轉(zhuǎn)爐而言,廢鋼既是金屬料,又是冷卻劑。廢鋼鐵是二次煉鋼鐵源。世界鋼產(chǎn)量的一半是來自廢鋼。

煉鋼鐵源分為一次鐵源、二次鐵源。

一次鐵源是來自自然界的鐵礦石。一次資源的利用是“動脈”流程,因為它是來自自然界的“新鮮”鐵源。目前,一次鐵源主要有:

(1)熱鐵水。主要供氧氣轉(zhuǎn)爐煉鋼。近年來,電爐部分熱裝鐵水的煉鋼工藝呈發(fā)展趨勢。

(2)生鐵塊或粒鐵,主要用于電爐煉鋼工藝。

(3)直接還原鐵(DRI、HBI)。主要用于電爐煉鋼,與廢鋼鐵和生鐵塊混合使用。

(4)碳化鐵(Fe3C)。這是一種新發(fā)展起來的鐵源,電爐和轉(zhuǎn)爐煉鋼都可以使用。

二次鐵源是人類社會活動產(chǎn)生的廢棄物-廢鋼鐵。二次鐵源的利用是“靜脈”流程。

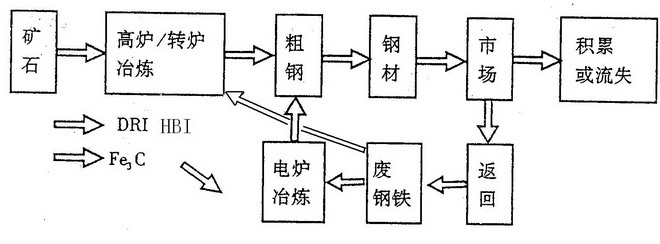

就煉鋼用兩種鐵源作以比較,一次鐵源中有害殘余元素含量很少,但其制備流程較長,投資大,能耗高。二次鐵源再生流程較短,基建投資少、建設(shè)期短、綜合能耗低、工藝靈活,其主要問題是有殘余元素在廢鋼循環(huán)中的積累,影響產(chǎn)品的性能和質(zhì)量。圖1所示鐵源與鋼鐵生產(chǎn)流程相互關(guān)系。



廢鋼處理流程圖
圖1  鐵源與鋼鐵生產(chǎn)流程相互關(guān)系

廢鋼是一種載能和環(huán)保資源,同采用礦石煉鐵后再煉鋼相比,用廢鋼直接煉鋼可節(jié)約能源60%,減少廢物排放80%;在通過清除和處理折舊廢鋼和垃圾廢鋼改善環(huán)境的同時,更重要的是節(jié)約了原材料,在煉鋼時,每用1噸廢鋼可節(jié)省約1.7噸鐵礦石,0.68噸焦炭和0.28噸石灰石。

煉鋼生產(chǎn)中,電爐鋼、轉(zhuǎn)爐鋼均消耗廢鋼,廢鋼需求量很大。廢鋼資源的社會積蓄量、廢鋼的年產(chǎn)生量、廢鋼的進口量、廢鋼市場的價格等極大的制約煉鋼生產(chǎn)中廢鋼使用量及電爐鋼與轉(zhuǎn)爐鋼的比例。

        我國是一個發(fā)展中國家,工業(yè)化進程短,社會廢鋼資源不足,又是一個世界產(chǎn)鋼量多的國家(2007年中國鋼產(chǎn)量4.89億噸,占世界鋼產(chǎn)量的36.4%,約是產(chǎn)量居第2位日本、第3位美國和第4位俄羅斯三國產(chǎn)鋼量總合的1.7倍)。目前中國廢鋼短缺,已成為世界上廢鋼進口的主要國家之一。
      為了充分利用各種廢鋼鐵資源,并使之能適用于煉鋼過程以提升效率和降低成本,需要有效地對各種廢鋼進行加工處理。廢鋼處理的任務(wù)包括,揀選,解體和收集廢鋼,隨后經(jīng)濟地,盡可能地去除各種鋼中不要的有色金屬(如錫、銅等)和非金屬有害雜質(zhì),并加工成為易于裝運和適合于煉鋼條件的具有一定尺寸、形狀和致密度的廢鋼爐料。
2、  廢鋼鐵的來源
一般說,廢鋼鐵按其來源可以分為四類:返回廢鋼(自產(chǎn)廢鋼)、加工廢鋼、折舊廢鋼、進口廢鋼。
①             鋼鐵廠內(nèi)的“返回廢鋼”,又稱“自產(chǎn)廢鋼”,它是在煉鋼、軋鋼和精整的生產(chǎn)過程中產(chǎn)生的,以各種切頭和廢品的形式存在。這類廢鋼沒有混入其它元素,且形狀較規(guī)則,幾乎能立即裝入煉鋼爐。它的加工準備工作量一般很小,隨著它的產(chǎn)生在煉鋼廠內(nèi)就可處理掉。這種廢鋼占總廢鋼比例各國不盡相同,一般在30-50%。但隨著連鑄、連軋、無頭軋制等工藝技術(shù)的不斷進步及工業(yè)化進程加快,使金屬收得率與軋鋼成材率不斷提高,使得自產(chǎn)廢鋼量不斷下降。
②鋼鐵制品的制造工業(yè)中產(chǎn)生的“加工廢鋼”,大多是沖壓邊角料、車屑、料頭等。如滾珠軸承鋼的鋼材利用率一般只有50%左右,約有一半鋼材在制造中成了廢鋼。除車屑外,加工廢鋼一般沒混入其它元素,所以只要進行簡單的打包、壓塊、相當快地就能送至鋼廠使用。這種廢鋼約占廢鋼總量的20-25%。但隨著鋼鐵產(chǎn)品近終型制造技術(shù)進展、表面質(zhì)量的提高、尺寸公差的減小和機械加工工業(yè)的技術(shù)進步、這種廢鋼比例會逐漸減小。
③各種報廢的設(shè)備、汽車、船只,建筑結(jié)構(gòu)等所獲得的廢綱,稱為“折舊廢鋼”。這種廢鋼約占廢鋼總量的20-25%。隨著社會發(fā)展的進步,積累的增加,這種廢鋼的比例會不斷增加。折舊廢鋼往往是要用幾年甚至幾十年的時間才能送回鋼廠使用,它是不純凈的廢鋼,非但混入了許多其它元素和非金屬雜質(zhì),而且形狀和尺寸又是多種多樣,極不規(guī)則,使處理工作更加困難。同時,城市垃圾中回收的廢鋼,其中主要是灌頭、鐵筒等輕薄料也歸到“折舊廢鋼”中。
目前廢鋼處理技術(shù)和設(shè)備的研制,大多是針對“折舊廢鋼”的。
④對一個國家而言,廢鋼資源還有一個來源,那就是“進口廢鋼”。
返回廢鋼(自產(chǎn)廢鋼)和加工廢鋼是在鋼鐵生產(chǎn)和鋼鐵加工產(chǎn)品中產(chǎn)生的,后者通常在較短的時間內(nèi)就能返回鋼鐵工業(yè),因此又稱“短期廢鋼”,而折舊廢鋼,一般要經(jīng)過一段較長的時間才能返回鋼鐵工業(yè),所以,又稱“長期廢鋼”,如汽車鋼回收期10-15年,建筑物和橋梁鋼回收期50-100年。廢鋼的積累是與世界鋼鐵貯存量成正比的,據(jù)不完全統(tǒng)計,全世界累計鋼鐵貯存量已超過200億噸。

3、廢鋼鐵分類
廢鋼鐵來源復(fù)雜、品種繁多,不同規(guī)格、成分的廢鋼鐵對電爐煉鋼的作用不同,因此,將廢鋼鐵按尺寸、形狀、成分、密度等要求分成許多類別,進行合理分類。
世界各產(chǎn)鋼國家根據(jù)各自的煉鋼條件和廢鋼加工處理的狀況都有自己的分類細目。
我國廢鋼鐵現(xiàn)執(zhí)行標準為《廢鋼鐵》GB4223-2004。
將廢鋼鐵分為廢鐵和廢鋼兩大類:
①廢鐵 廢鐵的碳含量一般大于2.0%。優(yōu)質(zhì)廢鐵的硫含量(質(zhì)量分數(shù))和磷含量(質(zhì)量分數(shù))分別不大于0.07%和0.40%。普通廢鐵、合金廢鐵的硫含量(質(zhì)量分數(shù))和磷含量(質(zhì)量分數(shù))分別不大于0.12%和1.00%。高爐添加料的含鐵量應(yīng)不小于65.0%。
廢鐵按其用途分為熔煉用廢鐵和非熔煉用廢鐵。
②廢鋼  廢鋼的碳含量一般小于2.0%,硫含量、磷含量均不大于0.050%。
非合金廢鋼中殘余元素應(yīng)符合以下要求:鎳的質(zhì)量分數(shù)不大于0.30%、鉻的質(zhì)量分數(shù)不大于0.30%、銅的質(zhì)量分數(shù)不大于0.30%。除錳、硅以外,其他殘余元素含量總和質(zhì)量分數(shù)不大于0.60%。
廢鋼按其用途分為熔煉用廢鋼和非熔煉用廢鋼。熔煉用廢鋼按其化學(xué)成分分為非合金廢鋼、低合金廢鋼和合金廢鋼。非熔煉用廢鋼不再分類。
4、對廢鋼的一般要求
為滿足電爐的冶煉工藝、鋼水質(zhì)量、技術(shù)經(jīng)濟指標、操作安全等,對廢鋼的一般要求如下:
(1)廢鋼中不得混有鋁(Al)、錫(Sn)、砷(As)、鋅(Zn)、銅(Cu)、鉛(Pb)等有色金屬。這些元素在冶煉過程中難以去除,不但會影響鋼的純凈度,而且還會破壞鋼的質(zhì)量,造成電爐爐體的損壞,惡化技術(shù)經(jīng)濟指標。
②廢鋼表面應(yīng)清潔少銹。廢鋼中沾有大量泥砂、爐渣、耐火材料、水泥等物,會降低爐料的導(dǎo)電性能,延長熔化時間,并會降低爐渣堿度,影響氧化期去磷效果以及侵蝕爐襯。同時還會增加造渣石灰消耗,進而增加電耗,降低生產(chǎn)率。銹是含水的鐵氧化物,嚴重時會降低鋼和合金的收得率,增加鋼中的含氫量。
③廢鋼化學(xué)成分應(yīng)明確,限制硫、磷含量。
④廢鋼中不得混有密封容器、易燃物、爆炸物、有毒物和放射性物質(zhì),保證安全,清潔生產(chǎn)。
⑤入爐廢鋼要有合適的塊度,外形尺寸。大塊廢鋼裝料時易砸壞爐體,同時容易造成爐內(nèi)塌料,砸壞電極。廢鋼尺寸過大,會給裝料造成困難,另外,大塊廢鋼在爐內(nèi)熔化緩慢,影響電耗、生產(chǎn)率等指標。
⑥對入爐廢鋼中的輕薄料要求是:具有一定的塊度、堆比重。塊度太小,爐內(nèi)爐料過于致密,不利于廢鋼的快速熔化。堆比重太小,無疑要增加裝料次數(shù)(通常應(yīng)控制在2-3次為佳),而電爐每少加一次料,可降低電耗10-20KWH/t,縮短出鋼到出鋼時間10min左右,明顯提高生產(chǎn)率。
5、 廢鋼處理工藝裝備技術(shù)
        為使廢鋼適于運送、裝料和合理、有效地熔煉,需要將它加工成具有一定尺寸密度,清潔的可入爐廢鋼。對于不同類型的廢鋼應(yīng)該因材制宜地采用不同的加工處理方法。廢鋼處理廠設(shè)置也選擇不同的地點,美國等發(fā)達的產(chǎn)鋼國,設(shè)有專業(yè)的廢鋼處理廠,是社會公用的,不是隸屬于那個鋼鐵廠,這樣的處理廠由于專業(yè)化管理,無論是在處理廢鋼質(zhì)量上還是在成本上,都具有競爭力。中國主要還是在鋼鐵廠內(nèi)部,設(shè)有廢鋼處理車間進行廢鋼處理。但近期也已出現(xiàn)了專業(yè)化廢鋼處理廠。
        目前采用的廢鋼加工方法有:對重型廢鋼主要采用氣割、剪切、落錘和爆破等方法;對輕薄料則采用破碎機、分選法等;對于切屑是在破碎、去油、分選后采用冷或熱壓塊的方法使之致密;也可將切屑先熔化成料錠。
5.1、廢鋼的破碎處理技術(shù)
將不易入爐、運送、分選的大尺寸、特殊形狀的廢鋼進行破碎的方法有:氣割、落錘、爆破、剪切、切碎機破碎等方法。
(1)           氣割法:
           處理大型廢鋼需用氣割法破碎。常用的有乙炔氣割、氧氣氣割和等離子氣割等。
(2)           落錘法:
          對鑄鐵件,如鋼鐵模、鐵水包中的殘余廢鐵,帶生鐵的渣等脆性易碎物一般用落錘法砸碎。落錘法是通過一定重量的重錘(通常重5-10噸)從高處落下,靠落錘釋放的重力勢能,將擊中物破碎來實現(xiàn)的。一般砸碎作業(yè)需要對周邊環(huán)境做周密的安全保護措施,防止碎片飛出傷人、傷物。
(3)           爆破法:
      只有在處理大型的廢鋼鐵物件(如:軋輥、大型錠模、凝固在盛鋼桶或鐵水包中的大塊鋼鐵等)時,才采用爆破法。此類作業(yè)應(yīng)由爆破專業(yè)人員來完成。通常在用混凝土澆灌的或里邊用鋼錠模砌鋪的專門坑內(nèi)進行爆破,坑上用大塊的厚鋼板蓋嚴。

(4)           剪切法:

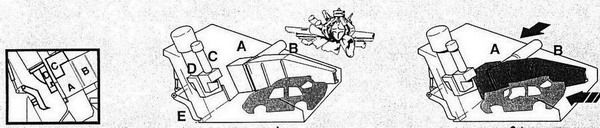

       當廢鋼的尺寸或厚度較大時,打包非常困難,要想使其成為合適的爐料,便需用剪切的方法把它切成短段。近年來主要采用液壓剪切機、剪切機的規(guī)格尺寸、剪切能力已標準化、系列化了。一般是通過上料輥道或吊車上料,將廢鋼送到剪切口前,經(jīng)側(cè)向推板預(yù)壓后,由剪切機的(液壓傳動)垂直下刀片來完成剪切。圖2所示為某工廠的1000噸剪切機工作原理圖,表示了剪機從靜止狀態(tài)圖2(a),側(cè)推板A、B打開上料圖2(b),側(cè)推板預(yù)壓緊圖2(c),上壓板C壓下,同時輔助壓板E壓緊圖2d,上剪切刃D下降剪切開始,輔助壓板E打開,剪切動作完成圖2(e),剪機復(fù)位,準備下個周期剪切圖2(f)。這種剪切機能處理大部分重型材料,包括汽車,船舶廢鋼、梁、管和結(jié)構(gòu)廢鋼等。

廢鋼破碎機工作圖

1000噸剪切機工作原理圖

(4)          破碎法:
        廢鋼破碎生產(chǎn)線是利用錘頭高速旋轉(zhuǎn)產(chǎn)生的動能進行廢鋼破碎,在破碎中可將廢鋼鐵表面的鐵銹、油漆等表面污物剝離,再在磁選設(shè)備的作用下,可得到一定塊度規(guī)格的純凈的破碎鋼。它對處理未分類混雜的低質(zhì)廢鋼和報廢小汽車,作用尤其明顯,是當前改善廢鋼質(zhì)量可靠的工具。
        YTJS-900型廢鋼破碎生產(chǎn)線可處理以下廢鋼:帶發(fā)動機或不帶發(fā)動機的經(jīng)壓扁或為未經(jīng)壓扁的整部小汽車;經(jīng)剪切或打包,密度不大1t/m3的輕薄物料;板厚小于6mm,寬度小于2.6米,長度不超過5米廢鋼板;家用電器如空調(diào)、洗衣機、冰箱等。它用錘擊方式進行廢鋼破碎,在破碎中可將廢鋼鐵表面的鐵銹、油漆等表面污物分離,再在磁力分選裝置作用下,將廢鋼鐵中混雜的有色金屬、塑料和橡膠等非金屬廢物單獨歸堆。不但可獲得純凈的破碎鋼,還可通過人工挑選回收的有色金屬。純凈的破碎鋼的堆積密度可達1.2t/m3左右,是理想的電爐煉鋼爐料。
    經(jīng)破碎機處理后的破碎鋼煉鋼具有以下優(yōu)點:收得率高,即煉出的鋼水與投入的廢鋼的比例高;每爐鋼水的化學(xué)成分穩(wěn)定,鋼水中磷、硫的含量降低;和其它廢鋼混合加料時,破碎鋼可填充空隙,提高加料密度;冶煉時,加料次數(shù)和電極破損減少;空氣污染減少,技術(shù)操作比較容易;爐內(nèi)受熱均勻,耐火材料襯里的壽命延長;每噸鋼水的耗電量降低。
     由于破碎機強度與功率的局限性,破碎能力也隨著型號的不同而有一定的規(guī)范。PSX-80104型廢鋼破碎生產(chǎn)線的不可破碎物料有:粗22毫米,長度超過7.5米的鋼纜;直徑超過25毫米的合金鋼軸;直徑超過37毫米的低碳鋼軸;厚度超過20毫米,且邊長超過300毫米的板子;厚度超過25毫米,且邊長超過150毫米的板子;截面超過12.5毫米的結(jié)構(gòu)型材;直徑大于40毫米的鋼筋;直徑大于12毫米的高碳鋼圓鋼;鋼錠、鋼坯以及相近的材料等。對于不可破碎物料,在破碎機上部裝有排料門來保護機器,可以通過快速開啟排料門,使不可破碎物料從破碎機中彈出,減少對機器的危害。
      源通JSPS900型廢鋼破碎生產(chǎn)線按功能可分成三個區(qū),共九大設(shè)備及配套系統(tǒng)組成

廢鋼破碎機

熱門產(chǎn)品

聯(lián)系我們

河南源通重工機械有限公司

聯(lián)系人:張經(jīng)理

電話:13949059555

電話:13253505315

固話:0371-64127912

地址:河南省鞏義市東區(qū)黃山路8號
